QW(WQ)型潜水无堵塞排污水泵

QW(WQ)型潜水式无堵塞排污泵QW(WQ)型潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。 QW(WQ)型型潜水式无堵塞排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似

品牌	好泵浦
适用液体	输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质
口径	DN25-DN600
扬程	5-100m
功率KW	0.75-550KW
流量M3/H	8-5500m³/h
整机重量KG	25-5000kg
● 转速	1450-2900
● 温度	0-50
● 自吸高度	0

QW(WQ)型潜水式无堵塞排污泵

QW(WQ)型潜水排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。
赢咖7极悦 QW(WQ)型型潜水式无堵塞排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

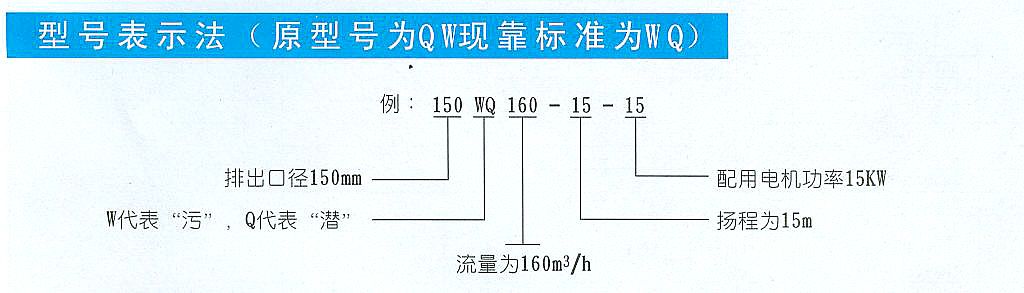

■ QW(WQ)型潜水式无堵塞排污泵型号意义：

赢咖7极悦QW(WQ)型潜水式无堵塞排污泵使用条件：

a、介质温度不得超过60℃，介质重量为1 ~ 1.3 m3。

B、对于没有内部重力循环冷却系统的泵，电机部分的外露液位不应超过1/3。

C、铸铁材料的适用范围是pH 5 ~ 9。

D、赢咖7极悦1Cr18Ni9Ti不锈钢可用于一般腐蚀介质。

E、赢咖7极悦使用环境的海拔不得超过1000m，订货时应提出，以便为您提供更可靠的产品。

注:如果用户对温度、介质等有特殊要求。，订货时请注明输送介质的详细情况，以便我公司提供更可靠的产品。

■ QW(WQ)型潜水式无堵塞排污泵产品特点：

赢咖7极悦①无堵塞QWWQ潜污泵采用独特的单叶或双叶叶轮结构，大大提高了污水通过潜污泵的能力，能有效通过5倍于污水泵直径的纤维物质和直径50左右的固体颗粒。

赢咖7极悦②QWWQ潜污泵机械密封采用新型硬质耐腐蚀碳化钨材料，密封改进为双端面密封，使其能在油室内长期运行，潜污泵可安全连续运行8000小时以上。

③QWWQ污水泵整体结构紧凑，体积小，噪音低，节能效果显著，维修方便。它可以在水下工作，无需建造泵房，从而大大降低了工程成本。

④高精度抗干扰漏水检测传感器安装在④QWWQ潜污泵的密封油室内，热敏元件嵌入定子绕组，绝对保护WQ潜污泵电机。

⑤可根据用户需要配置全自动安全保护控制柜，对潜污泵的漏水、漏电、过载、超温进行绝对保护，提高了产品的安全性和可靠性。

⑥浮球开关可以根据所需液体的变化自动控制潜污泵的启动和停止，使用起来非常方便，无需特别护理。

赢咖7极悦⑦ QWQ污水泵可根据用户需要配置双导轨自动耦合安装系统，给安装和维护带来极大的好处。很方便，大家不用为了它进污水坑。

⑧可在全升程范围内使用，电机不会过载。

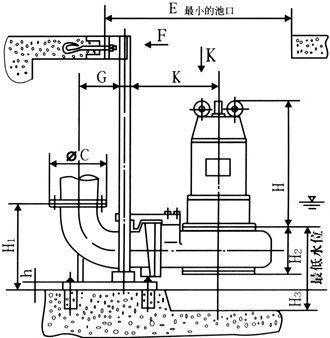

⑨QWWQ潜水无堵塞排污泵有两种不同的安装方式，固定式自动耦合安装系统和移动式自由安装系统。

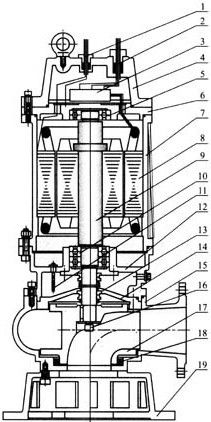

赢咖7极悦■ QW(WQ)型潜水式无堵塞排污泵结构图：

1	信号线	11	油水探头
2	电机接线	12	油室
3	接线盒	13	机械密封
4	电机盖	14	后盖板
5	轴承	15	泵体
6	上轴座	16	叶轮螺栓
7	电机壳	17	叶轮
8	定子	18	密封环
9	轴(转子)	19	底盘
10	轴承

QW(WQ)型潜水式无堵塞排污泵结构说明：

1.信号线:配有全保险泵控制柜，全方位保护泵，包括漏水、断相、短路、过热、电机过载等。

赢咖7极悦启动8:采用B级或F级绝缘。

赢咖7极悦漏水探针11:该组件安装在油室内。当机械密封损坏时，水进入油腔，探头可以通过控制系统发出信号保护泵。

机械密封13:采用双通道串联密封，选用新型硬质耐腐蚀碳化钨材料，具有密封可靠、耐磨损、使用寿命长的特点。

Impeller 17:叶轮采用单通道或双通道结构，通过能力强，可通过大块物料和纤维废料，减少堵塞和缠绕故障。

泵体15:与叶轮配合，使泵具有高效率。

赢咖7极悦密封圈18:安装在泵体的口环处。当叶轮因运行而磨损时，可更换密封圈，以保证泵高效运行。

■ QW(WQ)型潜水式无堵塞排污泵产品用途：

赢咖7极悦QW(WQ)型潜水式无堵塞排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

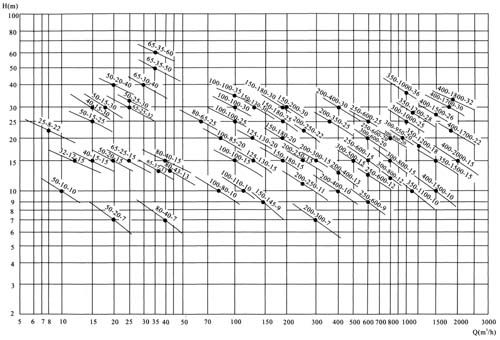

赢咖7极悦QW(WQ)型潜水式无堵塞排污泵性能参数：

序号	型号	流量 m3/h	扬程 m	转速 r/min	功率 kw	口径寸
1	50WQ10-10-0.75	10	10	2980	0.75	2
2	50WQ10-15-1.1	10	15	2980	1.1	2
3	65WQ20-9-1.1	20	9	2980	1.1	2.5
4	50WQ18-15-1.5	18	15	2980	1.5	2
5	65WQ25-10-1.5	25	10	2980	1.5	2.5
6	50WQ15-20-2.2	15	20	2980	2.2	2
7	65WQ25-15-2.2	25	15	2980	2.2	2.5
8	80WQ40-10-2.2	40	10	2980	2.2	3
9	100WQ50-7-2.2	50	7	2980	2.2	4
10	50WQ15-30-3	15	30	2980	3	2
11	65WQ25-20-3	25	20	2980	3	2.5
12	80WQ43-13-3	43	13	2980	3	3
13	100WQ60-10-3	60	10	2980	3	4
14	50WQ15-32-4	15	32	2980	4	2
15	65WQ20-25-4	20	25	2980	4	2.5
16	80WQ40-17-4	40	17	2980	4	3
17	100WQ60-13-4	60	13	2980	4	4
18	50WQ15-40-5.5	15	40	2980	5.5	2
19	65WQ25-35-5.5	25	35	2980	5.5	2.5
20	80WQ30-30-5.5	30	30	2980	5.5	3
21	100WQ65-18-5.5	65	18	2980	5.5	4
22	50WQ25-40-7.5	25	40	2980	7.5	2
23	65WQ30-35-7.5	30	35	2980	7.5	2.5
24	80WQ65-22-7.5	65	22	2980	7.5	3
25	100WQ80-20-7.5	80	20	2980	7.5	4
26	150WQ100-13-7.5	100	13	2980	7.5	6
27	65WQ25-50-11	25	50	2980	11	2.5
28	80WQ45-40-11	45	40	2980	11	3
29	100WQ65-30-11	65	30	2980	11	4
30	150WQ120-20-11	120	20	2980	11	6
31	200WQ200-10-11	200	10	2980	11	8
32	65WQ30-60-15	30	60	2980	15	2.5
33	80WQ45-52-15	45	52	2980	15	3
34	100WQ60-40-15	60	40	2980	15	4
35	150WQ120-28-15	120	28	2980	15	6
36	200WQ220-12-15	220	12	2980	15	8
37	65WQ30-68-18.5	30	68	2980	18.5	2.5
38	80WQ60-45-18.5	60	45	2980	18.5	3
39	100WQ80-40-18.5	80	40	2980	18.5	4
40	150WQ100-36-18.5	100	36	2980	18.5	6
41	200WQ180-18-18.5	180	18	2980	18.5	8
42	65WQ30-75-22	30	75	2980	22	2.5
43	80WQ60-50-22	60	50	2980	22	3
44	100WQ80-45-22	80	45	2980	22	4
45	150WQ150-30-22	150	30	2980	22	6
46	200WQ200-20-22	200	20	2980	22	8
47	100WQ110-10-5.5	110	10	1450	5.5	4
48	150WQ150-7-5.5	150	7	1450	5.5	6
49	80WQ80-20-7.5	80	20	1450	7.5	3
50	100WQ100-15-7.5	100	15	1450	7.5	4
51	150WQ145-9-7.5	145	9	1450	7.5	6
52	100WQ100-25-11	100	25	1450	11	4
53	150WQ150-15-11	150	15	1450	11	6
54	200WQ300-7-11	300	7	1450	11	8
55	250WQ400-5-11	400	5	1450	11	10
56	100WQ100-30-15	100	30	1450	15	4
57	150WQ150-20-15	150	20	1450	15	6
58	200WQ250-11-15	250	11	1450	15	8
59	250WQ500-5-15	500	5	1450	15	10
60	100WQ100-35-18.5	100	35	1450	18.5	4
61	150WQ180-20-18.5	180	20	1450	18.5	6
62	200WQ250-15-18.5	250	15	1450	18.5	8
63	250WQ500-8-18.5	500	8	1450	18.5	10
64	300WQ700-5-18.5	700	5	1450	18.5	12
65	100WQ100-40-22	100	40	1450	22	4
66	150WQ180-25-22	180	25	1450	22	6
67	200WQ300-16-22	300	16	1450	22	8
68	250WQ500-8-22	500	8	1450	22	10
69	300WQ700-6-22	700	6	1450	22	12
70	100WQ120-45-30	120	45	1450	30	4
71	150WQ200-30-30	200	30	1450	30	6
72	200WQ250-22-30	250	22	1450	30	8
73	250WQ600-11-30	600	11	1450	30	10
74	300WQ800-7-30	800	7	1450	30	12
75	100WQ120-50-37	120	50	1450	37	4
76	150WQ200-35-37	200	35	1450	37	6
77	200WQ350-25-37	350	25	1450	37	8
78	250WQ600-14-37	600	14	1450	37	10
79	300WQ800-9-37	800	9	1450	37	12
80	350WQ1000-7-37	1000	7	1450	37	14
81	100WQ100-60-45	100	60	1450	45	4
82	150WQ200-40-45	200	40	1450	45	6
83	200WQ300-32-45	300	32	1450	45	8
84	250WQ600-17-45	600	17	1450	45	10
85	300WQ800-12-45	800	12	1450	45	12
86	350WQ1000-9-45	1000	9	1450	45	14
87	150WQ200-48-55	200	48	1450	55	6
88	200WQ400-30-55	400	30	1450	55	8
89	250WQ600-20-55	600	20	1450	55	10
90	300WQ800-15-55	800	15	1450	55	12
91	350WQ1100-10-55	1100	10	1450	55	14
92	400WQ1300-8-55	1300	8	1450	55	16
93	150WQ200-60-75	200	60	1450	75	6
94	200WQ300-50-75	300	50	1450	75	8
95	250WQ600-25-75	600	25	1450	75	10
96	300WQ800-20-75	800	20	1450	75	12
97	350WQ1300-12-75	1300	12	1450	75	14
98	400WQ1400-11-75	1400	11	1450	75	16
99	150WQ200-70-90	200	70	1450	90	6
100	200WQ300-60-90	300	60	1450	90	8
101	250WQ600-30-90	600	30	1450	90	10
102	300WQ800-25-90	800	25	1450	90	12
103	350WQ1300-15-90	1300	15	1450	90	14
104	400WQ1500-13-90	1500	13	1450	90	16
105	150WQ200-80-110	200	80	1450	110	6
106	200WQ300-65-110	300	65	1450	110	8
107	250WQ600-40-110	600	40	1450	110	10
108	300WQ1000-25-110	1000	25	1450	110	12
109	350WQ1300-18-110	1300	18	1450	110	14
110	400WQ1600-15-110	1600	15	1450	110	16
111	150WQ200-90-132	200	90	1450	132	6
112	200WQ300-75-132	300	75	1450	132	8
113	250WQ600-50-132	600	50	1450	132	10
114	300WQ1000-30-132	1000	30	1450	132	12
115	350WQ1300-20-132	1300	20	1450	132	14
116	400WQ1600-18-132	1600	18	1450	132	16
117	150WQ200-100-160	200	100	1450	160	6
118	200WQ400-85-160	400	85	1450	160	8
119	250WQ600-60-160	600	60	1450	160	10
120	300WQ800-42-160	800	42	1450	160	12
121	350WQ1000-35-160	1000	35	1450	160	14
122	400WQ1600-20-160	1600	20	1450	160	16
123	500WQ2500-14-160	2500	14	1450	160	20
124	300WQ900-45-200	900	45	1450	200	12
125	350WQ1000-42-200	1000	42	1450	200	14
126	400WQ2000-22-200	2000	22	1450	200	16
127	500WQ2500-20-200	2500	20	1450	200	20
128	250WQ650-12-37	650	12	980	37	10
129	300WQ850-9-37	850	9	980	37	12
130	350WQ1300-6-37	1300	6	980	37	14
131	400WQ1500-6-37	1500	6	980	37	16
132	250WQ650-15-45	650	15	980	45	10
133	300WQ850-12-45	850	12	980	45	12
134	350WQ1300-8-45	1300	8	980	45	14
135	400WQ1500-7-45	1500	7	980	45	16
136	350WQ1200-9-55	1200	9	980	55	14
137	400WQ1500-8-55	1500	8	980	55	16
138	350WQ1500-12-75	1500	12	980	75	14
139	400WQ1700-10-75	1700	10	980	75	16
140	500WQ2000-8-75	2000	8	980	75	20
141	350WQ1600-14-90	1600	14	980	90	14
142	400WQ1800-12-90	1800	12	980	90	16
143	500WQ2000-10-90	2000	10	980	90	20
144	350WQ1600-17-110	1600	17	980	110	14
145	400WQ1800-15-110	1800	15	980	110	16
146	500WQ2200-12-110	2200	12	980	110	20
147	350WQ1600-18-132	1600	18	980	132	14
148	400WQ2000-15-132	2000	15	980	132	16
149	500WQ2500-12-132	2500	12	980	132	20
150	600WQ3800-8-132	3800	8	980	132	24
151	400WQ1600-22-160	1600	22	980	160	16
152	500WQ2600-16-160	2600	16	980	160	20
153	600WQ4000-10-160	4000	10	980	160	24
154	400WQ2300-22-200	2300	22	980	200	16
155	500WQ3500-15-200	3500	15	980	200	20
156	600WQ4500-12-200	4500	12	980	200	24
157	400WQ2200-28-250	2200	28	980	250	16
158	500WQ3000-21-250	3000	21	980	250	20
159	600WQ4000-18-250	4000	18	980	250	24
160	500WQ3500-25-315	3500	25	980	315	20
161	600WQ4500-20-315	4500	20	980	315	24
162	500WQ3500-30-355	3500	30	980	355	20
163	600WQ4500-22-355	4500	22	980	355	24
164	500WQ3500-32-400	3500	32	980	400	20
165	600WQ5000-22-400	5000	22	980	400	24
166	500WQ4000-36-550	4000	36	980	550	20
167	600WQ5500-25-550	5500	25	980	550	24

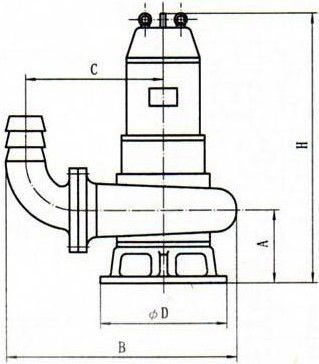

型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
赢咖7极悦25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
赢咖7极悦32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
赢咖7极悦40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
赢咖7极悦40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
赢咖7极悦50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
赢咖7极悦50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
赢咖7极悦50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	20	40	2900	7.5	58	175	480	285	310	770	GAK-50
赢咖7极悦65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
赢咖7极悦65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
赢咖7极悦65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
赢咖7极悦65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
赢咖7极悦100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
赢咖7极悦100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
赢咖7极悦125-130-20-15	125	130	20	1450	15	75						GAK-125
赢咖7极悦150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
赢咖7极悦150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
赢咖7极悦150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
赢咖7极悦200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
赢咖7极悦200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
赢咖7极悦250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
赢咖7极悦250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
赢咖7极悦300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
赢咖7极悦300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
赢咖7极悦300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
赢咖7极悦300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
赢咖7极悦300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
赢咖7极悦350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
赢咖7极悦350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
赢咖7极悦350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
赢咖7极悦400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
赢咖7极悦400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
赢咖7极悦400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
赢咖7极悦400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
赢咖7极悦500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
赢咖7极悦500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

赢咖7极悦QW(WQ)型潜水式无堵塞排污泵安装说明：

1．自动耦合装置系统
适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑韵底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，与特定支架连结好，沿导杆下滑到达底座，与其自动耦合、密封，而提升时则自动脱落。
2．移动式安装系统
它以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。

■ QW(WQ)型潜水式无堵塞排污泵安装尺寸（移动式）：

型号	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
赢咖7极悦40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
赢咖7极悦50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
赢咖7极悦50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
赢咖7极悦50QW18-30-3.0	125	370	225	240	630
赢咖7极悦50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
赢咖7极悦65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
赢咖7极悦80QW40-7-2.2	165	490	325	310	700
赢咖7极悦80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
赢咖7极悦80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
赢咖7极悦100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
赢咖7极悦100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
赢咖7极悦125QW130-15-11	225	740	470	420	960
赢咖7极悦125QW130-20-15	225	740	470	420	960
赢咖7极悦150QW145-9-7.5	225	770	480	420	850
赢咖7极悦150QW180-15-15	225	780	480	470	960
赢咖7极悦150QW180-20-18.5	225	780	480	470	1020
赢咖7极悦150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
赢咖7极悦200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
赢咖7极悦200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
赢咖7极悦300QW800-15-55	400	1200	800	600	2040
赢咖7极悦300QW600-20-55	400	1200	800	600	2050
赢咖7极悦300QW800-20-75	400	1200	800	600	2100
赢咖7极悦300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
赢咖7极悦350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
赢咖7极悦400QW1500-10-75	510	1480	1100	700	2100
赢咖7极悦400QW2000-15-132	510	1480	1100	700	2500
赢咖7极悦400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
赢咖7极悦400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860

QW(WQ)型潜水式无堵塞排污泵安装尺寸（固定式）

型号	DN	D	D1	H	K	G	H1	H2	H3	h	N1-%k	g	p	f	y	N2-%d	J	L	M	m	n	e	EXE
赢咖7极悦25WQ7-8-0.55	25	100	75	560	330	100	265	360	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
赢咖7极悦25WQ8-25-1.1	25	100	75	560	330	100	265	360	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
赢咖7极悦32WQ8-12-0.75	32	120	90	560	330	100	265	360	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
40WQ12-15-1.5	40	130	100	560	330	100	265	360	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
赢咖7极悦50WQ20-7-0.75	50	140	110	580	331	105	270	380	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
50WQ10-10-0.75	50	140	110	550	286	105	270	350	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
50WQ20-15-1.5	50	140	110	560	286	105	270	360	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
赢咖7极悦50WQ15-30-2.2	50	140	110	605	300	105	270	400	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
50WQ17-25-3	50	140	110	660	350	105	270	450	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	550X550
50WQ25-32-5.5	50	140	110	800	370	105	270	480	100	20	4-%16	260	230	310	210	4-%14	175	470	400	100	50	16	600X550
赢咖7极悦65WQ25-15-2.2	65	160	130	610	323	120	315	410	150	20	4-%18	275	250	310	225	4-%14	180	470	400	100	50	18	550X550
赢咖7极悦65WQ37-13-3	65	160	130	665	358	120	315	460	150	20	4-%18	275	250	310	225	4-%14	180	470	400	100	50	18	650X600
65WQ25-30-4	65	160	130	710	353	120	315	505	150	20	4-%18	275	250	310	225	4-%14	180	470	400	100	50	18	650X600
赢咖7极悦80WQ40-7-2.2	80	185	150	640	360	140	350	440	150	20	4-%18	290	255	340	260	4-%18	210	470	400	100	50	18	650X600
80WQ80-15-7.5	80	185	150	640	360	140	350	440	150	20	4-%18	290	255	340	260	4-%18	210	470	400	100	50	18	650X600
赢咖7极悦80WQ100-32-18.5	80	185	150	680	360	140	350	475	150	20	4-%18	290	255	340	260	4-%18	210	470	400	100	50	18	650X600
80WQ40-15-4	80	185	150	710	365	140	350	500	150	20	4-%18	290	255	340	260	4-%18	210	470	400	100	50	18	650X600
80WQ65-25-7.5	80	185	150	790	385	140	350	545	150	20	4-%18	290	255	340	260	4-%18	210	470	400	100	50	18	700X600
赢咖7极悦100WQ85-10-4	100	205	170	770	482	182	410	550	200	25	4-%20	340	305	410	310	4-%18	250	510	440	100	50	20	750X650
100WQ100-35-18.5	100	205	170	850	462	182	410	560	200	25	4-%20	340	305	410	310	4-%18	250	510	440	100	50	20	750X650
赢咖7极悦100WQ65-15-5.5	100	205	170	850	460	182	410	560	200	25	4-%20	340	305	410	310	4-%18	250	510	440	100	50	20	750X650
赢咖7极悦100WQ100-15-7.5	100	205	170	855	470	182	410	560	200	25	4-%20	340	305	410	310	4-%18	250	510	440	100	50	20	750X650
赢咖7极悦100WQ85-20-7.5	100	205	170	855	475	182	410	560	200	25	4-%20	340	305	410	310	4-%18	250	510	440	100	50	20	750X650
100WQ100-25-11	100	205	170	1050	520	182	410	690	200	25	4-%20	340	305	410	310	4-%18	250	510	440	100	50	20	900X750
赢咖7极悦150WQ145-9-7.5	150	260	225	860	480	275	590	570	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	750X650
150WQ200-10-15	150	260	225	990	585	275	590	630	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1000X800
赢咖7极悦150WQ180-15-15	150	260	225	990	585	275	590	630	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1000X800
150WQ180-20-18.5	150	260	225	1050	550	275	590	690	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1000X800
150WQ150-26-18.5	150	260	225	1050	560	275	590	690	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1000X800
赢咖7极悦150WQ180-35-22	150	260	225	1050	560	275	590	700	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1000X800
150WQ200-30-37	150	260	225	1350	740	275	590	850	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1300X900
赢咖7极悦150WQ150-35-37	150	260	225	1350	740	275	590	850	250	25	4-%20	400	360	410	300	4-%18	265	600	525	100	50	20	1300X900
200WQ300-7-11	200	315	280	1050	540	310	570	420	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1000X800
赢咖7极悦200WQ250-11-15	200	315	280	1050	530	310	570	420	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1000X800
赢咖7极悦200WQ250-15-18.5	200	315	280	1050	550	310	570	420	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1000X800
200WQ400-10-22	200	315	280	1060	730	310	570	430	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1300X900
赢咖7极悦200WQ300-15-22	200	315	280	1060	730	310	570	430	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1300X900
赢咖7极悦200WQ400-13-30	200	315	280	1120	735	310	570	430	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1300X900
200WQ250-22-30	200	315	280	1120	735	310	570	420	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1300X900
赢咖7极悦200WQ300-25-37	200	315	280	1160	700	310	570	450	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1300X900
赢咖7极悦200WQ250-35-45	200	315	280	1450	780	310	570	480	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1350X900
200WQ400-30-55	200	315	280	1550	780	310	570	430	250	30	4-%20	480	440	500	400	4-%18	325	600	525	100	50	20	1400X1100
250WQ600-9-30	250	370	335	1650	800	440	710	510	350	35	4-%24	550	500	610	470	4-%18	436	700	615	150	90	24	1600X1300
赢咖7极悦250WQ600-12-37	250	370	335	1650	800	440	710	510	350	35	4-%24	550	500	610	470	4-%18	435	700	615	150	90	24	1600X1300
赢咖7极悦250WQ600-15-45	250	370	335	1650	800	440	710	510	350	35	4-%24	550	500	610	470	4-%18	435	700	615	150	90	24	1600X1300
赢咖7极悦250WQ600-20-55	250	370	335	1680	800	440	710	510	350	35	4-%24	550	500	610	470	4-%18	435	700	615	150	90	24	1600X1300
赢咖7极悦250WQ600-25-75	250	370	335	1750	840	440	710	510	350	35	4-%24	550	500	610	470	4-%18	435	700	615	150	90	24	1600X1300
300WQ800-12-45	300	435	395	1770	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
300WQ480-15-45	300	435	395	1700	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
300WQ400-20-45	300	435	395	1700	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
300WQ600-20-55	300	435	395	1770	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
赢咖7极悦300WQ800-20-75	300	435	395	1770	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
300WQ950-20-90	300	435	395	1770	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
赢咖7极悦300WQ950-24-110	300	435	395	2100	840	480	765	540	400	35	4-%28	680	600	745	615	4-%23	552	700	615	150	90	28	1800X1500
350WQ1100-10-45	350	490	445	2151	727	383	765	580	400	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1350X1000
350WQ1180-13-75	350	490	445	2271	897	383	765	592	500	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1450X1200
350WQ1200-15-90	350	490	445	2140	897	383	765	680	500	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1450X1200
350WQ1130-18-90	350	490	445	2150	897	383	765	700	500	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1450X1200
350WQ1250-19.5-110	350	490	445	2250	950	383	765	750	500	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1450X1200
赢咖7极悦350WQ1500-20.6-132	350	490	445	2280	980	383	765	750	500	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1450X1200
350WQ1500-26-160	350	490	445	2300	1030	383	765	750	500	45	4-%40	880	780	870	770	12-%22	633	888	800	150	90	27	1450X1200
400WQ1800-9.5-75	400	565	515	2464	975	390	800	650	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1500X1400
400WQ1690-12-90	400	565	515	2464	975	390	800	650	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1500X1400
赢咖7极悦400WQ2000-13.5-110	400	565	515	2464	975	390	800	650	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1500X1400
400WQ1700-22-160	400	565	515	2520	990	390	800	680	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1550X1450
400WQ2000-18.4-160	400	565	515	2520	990	390	800	680	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1550X1450
赢咖7极悦400WQ1950-23-185	400	565	515	2580	1020	390	800	700	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1600X1500
赢咖7极悦400WQ1980-26-220	400	565	515	2580	1020	390	800	700	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1600X1500
赢咖7极悦400WQ1800-32-250	400	565	515	2590	1050	390	800	720	500	50	6-%40	880	780	950	850	16-%26	630	630	542	150	90	27	1600X1550
450WQ2300-9.5-90	450	615	565	2404	900	700	1350	1033	600	40	4-%40	930	810	1265	1145	20-%26	952	902	833	100	84	26	1550X1350
450WQ2250-11-110	450	615	565	2450	950	750	1350	1033	600	40	4-%40	930	810	1265	1145	20-%26	962	902	833	100	84	26	1550X1350
450WQ2260-14-132	450	615	565	2480	1000	800	1350	1050	600	40	4-%40	930	810	1265	1145	20-%26	980	902	833	100	84	26	1550X1350
赢咖7极悦450WQ2280-20-185	450	615	565	2500	1050	850	1350	1050	650	40	4-%40	930	810	1265	1145	20-%26	980	902	833	100	84	26	1600X1380
450WQ2300-25-250	450	615	565	2500	1080	850	1350	1100	650	40	4-%40	930	810	1265	1145	20-%26	980	902	833	100	84	26	1650X1380
450WQ2300-29-280	450	615	565	2520	1150	900	1350	1100	700	40	4-%40	930	810	1265	1145	20-%26	1020	902	833	100	84	26	1650X1400
赢咖7极悦450WQ2100-36-315	450	615	565	2550	1250	950	1350	1250	700	40	4-%40	930	810	1265	1145	20-%26	1020	902	833	100	84	26	1680X1450
500WQ2490-10-110	500	670	620	3010	1280	595	1350	950	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	2100X1750
500WQ2500-16-160	500	670	620	2775	1030	595	1350	1005	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	1950X1600
500WQ2490-18.5-185	500	670	620	2850	1050	595	1350	1050	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	2000X1800
500WQ2500-12-132	500	670	620	1950	1100	595	1350	1080	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	2050X1700
500WQ2400-22-220	500	670	620	3010	1280	595	1350	950	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	2100X1750
500WQ2650-24-250	500	670	620	2880	1260	595	1350	1120	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	2100X1750
500WQ2400-28-280	500	670	620	3010	1800	595	1350	1200	600	50	6-%48	950	830	1260	1140	20-%26	895	798	710	150	90	27	2200X1800

热门产品

赢咖7极悦

QW(WQ)型潜水无堵塞排污水泵

G25-1 G30-1 G35-1 G40-1单螺杆泵

ZWPBL直联式不锈钢防爆自吸排污泵

GNWQ新型切式潜水割排污泵

计量隔膜泵规格型号及参数和厂家报价多少钱？
